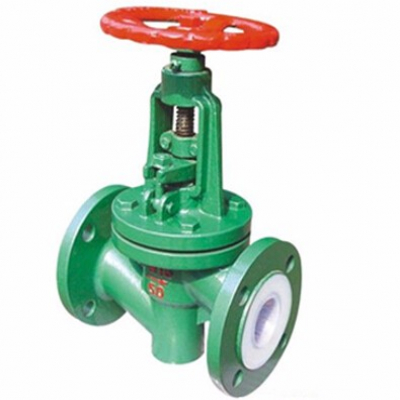

襯氟截止閥

襯氟截止閥

一、概述:
    襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
截止閥基本結構:
    1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
    2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。

二、設計特點:
   1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：

聚四氟乙烯（PTFE，簡稱F4 ）

聚全氟代乙丙烯（FEP，簡稱F46）

可熔性聚四氟乙烯（PFA）

超高分子量聚乙烯（PE）

三、性能參數:
　　公稱通徑：DN15～350mm
　　公稱壓力：PN1.0～2.5Mpa
　　連接形式：法蘭連接
　　驅動裝置：手動，蝸輪傳動，電動，氣動
　　適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。

四、型號與意義:
    J41F46-16-DN200
    J：截止閥類代號
    4：連接型式為法蘭連接
    1：結構型式為直通式
    F46：過流部分材料為F46（聚全氟乙丙烯）
    16：16公斤壓力
    DN200：通徑為200MM
